Introduction à la production:

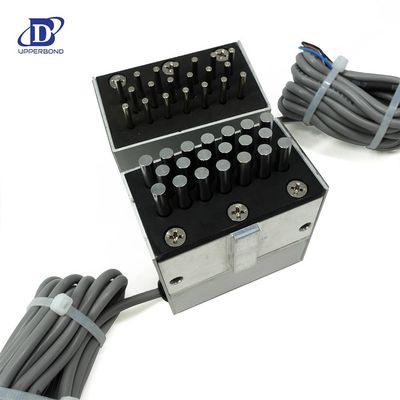

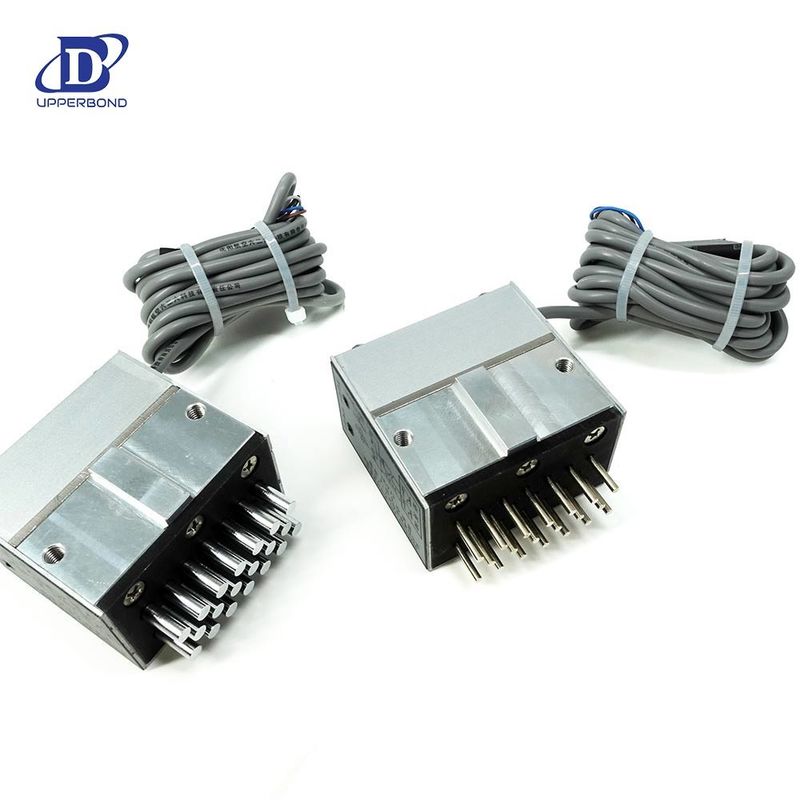

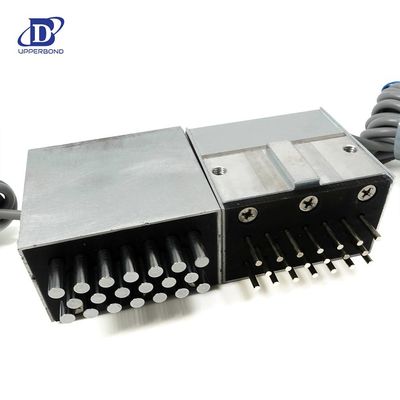

Il s'agit d'un dispositif d'inspection des cigarettes conçu pour détecter les filtres mal remplis ou manquants dans les cigarettes regroupées dans une machine d'emballage de cigarettes.

Lors de la production de cigarettes, des défauts peuvent survenir en raison de dysfonctionnements à différents stades du processus de production.Des problèmes tels que l'emballage lâche peuvent entraîner une mauvaise apparence du produit et des caractéristiques de fumage incohérentesUn autre problème est que les cigarettes en vrac ne peuvent pas être correctement manipulées par la machine d'emballage.

Un dispositif d'inspection des cigarettes pour une machine d'emballage est placé à un certain point de la chaîne de production avant que les cigarettes ne soient chargées dans des cartons,permettant l'inspection simultanée des extrémités des cigarettes groupées.

Processus de travail:

Appareil permettant de détecter et de rejeter les tiges de cigarette défectueuses avant qu'elles ne pénètrent dans les canaux de sortie quantitative.

Les sorties de décharge du tuyau de séparation des cigarettes sont reliées à des canaux d'inspection, qui alignent les tiges de cigarette en flux de cigarettes verticaux parallèles.Le nombre de flux de cigarettes verticaux correspond au nombre de canaux de décharge dans les canaux de sortie quantitatifsChaque flux vertical est équipé d'un dispositif de détection de la qualité des cigarettes et d'un mécanisme de rejet pneumatique.Les tiges à inspecter sont détectées et rejetées à des intervalles de pause appropriés., tandis que les tiges de cigarette qualifiées sont directement poussées dans les canaux de décharge correspondants des canaux de sortie quantitative par un mécanisme de poussée transversale à tiges simples.

La présente invention permet de rejeter les tiges de cigarette non qualifiées avant leur entrée dans les canaux de sortie quantitative, évitant complètement les déchets importants causés par le rejet de lot.
